Peran Vital Shackle dalam Aktivitas Lifting di Industri Migas

Dalam industri migas, baik di darat (onshore) maupun di lepas pantai (offshore), aktivitas lifting atau pengangkatan beban berat merupakan bagian yang tak terpisahkan dari operasi harian. Pengangkatan peralatan, pipa, komponen struktur, hingga material pendukung lainnya membutuhkan sistem lifting yang aman, andal, dan sesuai standar. Di balik sistem yang kompleks tersebut, terdapat satu komponen kecil namun sangat krusial perannya: shackle.

Shackle atau kongkong adalah alat penghubung utama antara berbagai peralatan lifting, seperti sling, hook, dan chain. Walaupun bentuknya sederhana, kongkong berfungsi sebagai titik tumpu distribusi beban dan bertanggung jawab terhadap keselamatan seluruh rangkaian pengangkatan. Penggunaan alat ini yang tidak tepat, baik dari segi kapasitas, tipe, maupun kondisi fisik, dapat menyebabkan kegagalan sistem lifting yang berakibat fatal, baik terhadap personel, peralatan, maupun lingkungan sekitar.

Keselamatan kerja dalam industri migas memiliki standar yang sangat tinggi, karena risiko kecelakaan tidak hanya berdampak pada nyawa manusia, tetapi juga dapat menimbulkan kerugian finansial dan pencemaran lingkungan berskala besar. Oleh karena itu, memahami fungsi, jenis, dan prosedur penggunaan shackle merupakan hal mendasar bagi setiap pekerja yang terlibat dalam operasi lifting.

Apa Itu Shackle?

Dalam dunia lifting dan rigging, shackle merupakan komponen kecil yang memegang peran besar dalam menjamin keamanan dan efisiensi operasional. Khususnya di industri migas yang sarat risiko dan memerlukan presisi tinggi, pemahaman terhadap perangkat bantu ini bukan sekadar pengetahuan teknis, melainkan bagian dari sistem keselamatan kerja.

Definisi dan Fungsi Umum

Shackle adalah alat penghubung berbentuk logam yang digunakan untuk mengaitkan satu komponen lifting ke komponen lainnya, misalnya antara sling dan hook, antara wire rope dengan struktur beban, atau sebagai pengunci pada titik pengangkatan. Perangkat yang sering disebut juga dengan kongkong memungkinkan sistem lifting bekerja secara modular, fleksibel, dan dapat disesuaikan dengan kebutuhan di lapangan.

Fungsi utama dari shackle dalam aktivitas lifting adalah:

• Menghubungkan elemen-elemen lifting agar dapat membentuk sistem yang stabil dan aman.
• Mendistribusikan beban secara merata ke titik-titik pengangkatan.
• Mengurangi risiko kerusakan pada sling atau hook, karena shackle menyediakan permukaan sambungan yang optimal.
• Meningkatkan fleksibilitas konfigurasi lifting, baik dalam arah beban maupun ruang kerja yang terbatas.

Material dan Spesifikasi

Shackle yang digunakan di industri migas umumnya terbuat dari baja paduan tempa (forged alloy steel), yang memiliki kekuatan tarik tinggi, ketahanan terhadap korosi, serta kemampuan menahan beban dinamis. Beberapa jenis alat ini juga diberi pelapis galvanis atau cat tahan cuaca untuk meningkatkan ketahanan di lingkungan laut (offshore), yang penuh dengan paparan air asin dan uap kimia.

Setiap shackle wajib memiliki penandaan permanen, seperti:

• WLL (Working Load Limit) – batas beban maksimum yang boleh diangkat.
• Manufacturer’s identification – nama atau kode produsen.
• Size dan batch number – untuk pelacakan dan inspeksi.

Penggunaan shackle tanpa penandaan ini dilarang dalam standar keselamatan, karena menyulitkan proses inspeksi dan meningkatkan risiko kegagalan sistem lifting.

Jenis-Jenis Shackle dan Aplikasinya

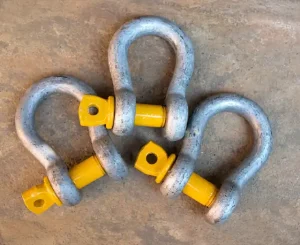

1. Anchor Shackle / Bow Shackle

• Ciri khas: Memiliki lekukan membentuk setengah lingkaran (bow).
• Keunggulan: Fleksibel terhadap tarikan dari berbagai arah.
• Aplikasi: Cocok untuk beban yang bergerak atau tidak stabil, seperti saat mengangkat pipa di atas kapal atau floating structure.

2. Chain Shackle / D-Shackle

• Ciri khas: Berbentuk seperti huruf “D”.
• Keunggulan: Lebih kuat untuk tarikan satu arah.
• Aplikasi: Ideal untuk aplikasi lifting vertikal dengan arah beban tunggal, misalnya dalam pengangkatan equipment berat dari rig ke truk pengangkut.

3. Screw Pin Shackle

• Ciri khas: Memiliki pin berulir yang bisa dibuka-pasang dengan cepat.
• Keunggulan: Praktis untuk penggunaan temporer.
• Aplikasi: Cocok digunakan saat pengangkatan jangka pendek atau saat mobilisasi peralatan dalam jumlah banyak dan cepat.

4. Bolt-Type Shackle

• Ciri khas: Dilengkapi dengan baut, mur, dan pin pengunci (cotter pin).
• Keunggulan: Aman untuk penggunaan jangka panjang, tahan terhadap getaran dan benturan.
• Aplikasi: Digunakan di lingkungan dengan getaran tinggi seperti platform offshore atau crane pad, di mana stabilitas koneksi sangat penting.

5. Round Pin Shackle

• Ciri khas: Pin lurus tanpa ulir, diamankan dengan cotter pin.
• Keunggulan: Memungkinkan rotasi bebas pada sling.
• Aplikasi: Cocok untuk rigging statis yang tidak mengalami tarikan dinamis.

Pertimbangan dalam Pemilihan Shackle di Industri Migas

Pemilihan shackle tidak bisa asal-asalan. Beberapa hal yang harus dipertimbangkan meliputi:

1. Kapasitas Beban (WLL)

Selalu pilih shackle dengan WLL yang sesuai atau lebih tinggi dari total beban kerja. Overloading adalah penyebab utama kegagalan shackle.

2. Arah Tarikan Beban

Tarikan dari sudut berbeda memengaruhi distribusi gaya dalam shackle. Bow shackle lebih fleksibel, sementara D-shackle lebih kuat untuk arah tetap.

3. Frekuensi dan Durasi Penggunaan

Untuk pengangkatan berulang dan jangka panjang, bolt-type shackle lebih direkomendasikan karena lebih stabil.

4. Lingkungan Kerja

Di area dengan kelembaban tinggi atau lingkungan laut, gunakan shackle dengan pelapisan khusus untuk menghindari korosi.

5. Kompatibilitas dengan Komponen Lain

Ukuran pin dan bukaan shackle harus cocok dengan diameter sling atau wire rope agar tidak terjadi gesekan berlebih atau pemasangan tidak presisi.

Shackle mungkin terlihat sederhana, tetapi di balik desainnya yang kecil tersembunyi peran vital dalam menjaga integritas sistem lifting. Salah memilih atau mengabaikan kondisi alat ini bisa berujung pada kerugian besar, termasuk cedera kerja, kerusakan alat berat, bahkan penghentian operasi. Karena itu, pemahaman mendalam terhadap karakteristik alat yang juga seribg disebut kongko ini adalah bagian dari budaya kerja aman di industri migas.

Peran Krusial Shackle dalam Aktivitas Lifting

Dalam ekosistem operasional industri migas, lifting bukan sekadar aktivitas teknis, tetapi merupakan proses kritis yang menuntut akurasi tinggi, pengawasan ketat, dan pemilihan peralatan yang sesuai. Dalam konteks ini, shackle memainkan peran strategis sebagai penghubung vital antar komponen lifting, yang secara langsung memengaruhi keamanan dan keberhasilan pengangkatan beban.

1. Shackle sebagai Titik Kritis dalam Sistem Lifting

Shackle merupakan titik koneksi utama antara komponen seperti sling, wire rope, hook, atau chain. Kegagalan pada alat ini berarti terputusnya sambungan dalam sistem lifting, yang bisa menyebabkan beban terjatuh, sling terlepas, atau bahkan kecelakaan kerja serius.

Shackle bukan hanya penghubung mekanis, tetapi juga merupakan titik distribusi beban. Saat lifting berlangsung, beban disalurkan melalui sling ke alat ini, lalu ke crane atau lifting point. Bila kongko tidak berada dalam kondisi prima, misalnya aus, bengkok, atau tidak sesuai kapasitas, maka distribusi beban tidak seimbang, dan ini bisa berujung pada keruntuhan sistem lifting secara menyeluruh.

2. Dampaknya Terhadap Keselamatan dan Efisiensi

Kesalahan dalam pemilihan atau penggunaan shackle dapat menyebabkan:

• Cedera atau fatality (kematian) pekerja, terutama di area lifting.
• Kerusakan alat berat atau beban, yang seringkali bernilai jutaan dolar.
• Downtime operasional, terutama pada proyek lepas pantai yang memiliki jadwal ketat dan biaya tinggi.
• Sanksi hukum dan reputasi perusahaan, jika terjadi pelanggaran terhadap standar keselamatan kerja.

Contoh nyata dari kegagalan shackle terjadi dalam beberapa insiden lifting di area offshore, di mana penggunaan perangkat bantu yang tidak bersertifikat menyebabkan sling terlepas dan menjatuhkan modul berat ke deck kapal. Meski tidak selalu menimbulkan korban jiwa, insiden semacam ini berpotensi besar menghentikan operasi selama berhari-hari.

3. Fleksibilitas dalam Konfigurasi Lifting

Dalam proyek migas, jenis beban dan kondisi lapangan sangat bervariasi: mulai dari mengangkat pipa fleksibel di tengah laut, memindahkan peralatan berat di darat, hingga menurunkan modul struktur ke laut. Shackle menyediakan fleksibilitas konfigurasi yang sangat diperlukan untuk skenario tersebut.

Dengan memilih jenis dan ukuran shackle yang sesuai, operator dapat:

• Menyesuaikan arah tarikan beban tanpa kehilangan stabilitas.
• Menghubungkan beban pada titik yang sulit dijangkau.
• Memastikan rotasi atau ayunan beban tidak menimbulkan gaya berlebih.

Sebagai contoh, pada pengangkatan subsea manifold di perairan dalam, digunakan kombinasi bow shackle dan bolt-type shackle untuk memastikan sambungan aman terhadap tarikan multi-arah dan getaran akibat arus bawah laut.

4. Integrasi dalam Sistem Rigging Plan

Shackle bukan hanya alat tambahan, tapi bagian integral dari rigging plan yang wajib disusun sebelum setiap aktivitas lifting. Dalam rigging plan, setiap komponen—termasuk tipe shackle, kapasitas WLL, metode sambungan, dan titik pemasangan—harus dihitung dan disimulasikan.

Supervisor lifting wajib memastikan bahwa:

• Setiap shackle telah diperiksa dan lolos inspeksi.
• Ukuran dan tipe shackle sesuai dengan peralatan lain.
• Informasi WLL dan sertifikasi tersedia dan terdokumentasi.

Dengan kata lain, peran shackle melampaui fungsi teknis, dan menyentuh aspek perencanaan, dokumentasi, hingga pengawasan di lapangan.

Dalam sistem lifting migas yang kompleks dan berisiko tinggi, shackle bukan sekadar aksesoris penghubung, melainkan titik kritis yang menopang keseluruhan struktur pengangkatan. Kegagalan pada satu perangkat ini bisa berarti kegagalan sistem secara keseluruhan.

Maka dari itu, memilih, menggunakan, dan merawat shackle dengan benar adalah tanggung jawab teknis dan moral bagi semua pihak yang terlibat dalam operasi lifting, baik engineer, rigging supervisor, safety officer, hingga manajemen proyek.

Memahaman Peran Shackle dalam Industri Migas

Dalam industri migas yang penuh risiko, setiap komponen dalam sistem lifting harus memenuhi standar keselamatan dan kinerja tertinggi, tidak terkecuali shackle, meskipun bentuk dan ukurannya terbilang kecil. Sepanjang pembahasan artikel ini, kita telah melihat bahwa peran alat ini jauh melampaui fungsinya sebagai alat penghubung; ia adalah penentu integritas struktural dan keberhasilan operasi lifting secara menyeluruh.

Shackle yang dipilih dengan benar, digunakan sesuai kapasitas, dan dirawat secara rutin dapat mencegah insiden serius, mulai dari jatuhnya beban hingga kecelakaan kerja yang fatal. Sebaliknya, kesalahan dalam pemilihan atau penggunaan alat bantu angkat ini sering kali menjadi titik awal kegagalan sistem rigging yang berujung pada kerugian besar, baik secara ekonomi maupun reputasi perusahaan.

Penting untuk diingat bahwa:

• Pemahaman teknis terhadap jenis, fungsi, dan batas beban shackle adalah prasyarat utama bagi semua personel lifting.
• Inspeksi dan dokumentasi atas kondisi dan sertifikasi shackle harus menjadi bagian dari prosedur standar di setiap kegiatan pengangkatan.
• Kepatuhan terhadap standar internasional dan praktik terbaik bukan sekadar formalitas, tetapi fondasi dari budaya keselamatan kerja yang kuat.

Akhirnya, keselamatan dalam lifting bukan hanya soal alat, tetapi soal kesadaran dan tanggung jawab bersama. Dalam setiap sambungan shackle yang kuat dan sesuai, tersimpan komitmen terhadap perlindungan manusia, peralatan, dan lingkungan. Karena itu, tidak berlebihan jika dikatakan bahwa keselamatan lifting dimulai dari pemilihan alat bantu yang tepat.
