Petunjuk Penggunaan Crimp Ferrule Pada Kabel

Dalam era digital ini, penggunaan kabel menjadi semakin penting dalam menjaga kelancaran aliran listrik dan data. Salah satu komponen yang banyak digunakan dalam perakitan kabel adalah crimp ferrule, yang kerap diabaikan namun sebenarnya memiliki peran yang sangat krusial.

Berikut ini, penulis akan menjabarkan secara rinci tentang penggunaan komponen ini pada kabel, mulai dari definisi hingga manfaatnya dalam memastikan keamanan dan kinerja kabel. Juga, pembahasan akan mencakup petunjuk praktis dalam pemasangan crimp ferrule yang efektif dan aman bagi penggunaan sehari-hari.

Dengan memahami peran dan penerapan dalam penggunaan crimp ferrule dengan baik, diharapkan tentunya dapat meningkatkan efektifitas penggunaan dan memanfaatkan pentingnya komponen ini dalam menjaga keandalan sistem kabel dalam industri modern.

Definisi Ferrule dan Crimp Ferrule

Sebelum membahas cara menggunakan crimp ferrule pada kabel, mari kita bahas tentang pengertian ferrule secara umum terlebih dahulu. Ferrule secara umumnya dipahami sebagai perangkat yang bisa membantu menyatukan banyak segmen atau bagian dari sebuah komponen atau alat.

Sebuah ferrule kabel artinya digunakan untuk membantu mempertahankan bentuk kumpulan atau koneksi potongan kabel secara bersama-sama. Selain itu, ferrule juga digunakan sebagai jaket logam, mirip seperti silinder logam. Alat yang juga berfungsi sebagai pengencang ikatan ini bisa berbentuk silinder tunggal, digunakan untuk menyambung potongan kabel atau bisa pula berupa crimp ferrule ganda dengan silinder berdampingan, sehingga memungkinkan pengguna untuk membentuk lingkaran (loop) kabel terlebih dahulu.

Crimp ferrule memiliki berbagai macam ukuran dengan tujuan untuk membantu mengakomodasi ukuran tiap-tiap kabel yang diikat. Dibandingkan dengan bahan dan metode lain yang digunakan untuk mengikat kawat bersama-sama, crimp ferrule menyediakan cara sederhana, efektif dan relatif cepat untuk mengamankan kabel. Biasanya, kabel terbuat dari kawat logam yang dijalin bersama untuk membuat bahan yang tahan lama dan kuat. Kabel bisa sulit dikerjakan dan seringkali tidak fleksibel.

Menggunakan crimp ferrule adalah cara sempurna untuk mengikat kabel bersama-sama dengan aman. Alat ini sendiri biasanya berfungsi untuk mengumpulkan masing-masing kabel secara bersamaan di satu tempat yang aman.

Secara definitif, crimp ferrule – juga dikenal sebagai wire ferrule (ferrule kawat) dan electrical ferrule (ferrule listrik) – adalah tabung bermaterial logam lunak yang dikerutkan ke ujung kabel yang dilucuti untuk melindungi untaian di dalam terminal agar tidak rusak.

Persiapan Penggunaan Crimp Ferrule pada Kabel

Sebelum menggunakan crimp ferrule pada kabel, penting untuk melakukan persiapan yang tepat guna memastikan koneksi yang aman dan berkualitas. Berikut ini adalah langkah-langkah persiapan yang perlu dilakukan:

1. Pilih Crimp Ferrule yang Tepat
   Pastikan crimp ferrule yang akan digunakan sesuai dengan ukuran dan jenis kabel yang akan dihubungkan. Penggunaan alat yang tidak sesuai dapat menyebabkan koneksi yang tidak stabil atau bahkan rusak.

2. Periksa Alat dan Bahan
   Pastikan semua alat dan bahan yang diperlukan telah tersedia dan dalam kondisi baik. Hal ini termasuk crimp ferrule, tang crimping, stripper kabel, serta kabel yang akan dihubungkan.

3. Periksa Kabel dengan Teliti
   Sebelum mulai menggunakan crimp ferrule, periksa kabel secara teliti untuk memastikan tidak ada kerusakan atau keausan yang dapat memengaruhi kualitas koneksi. Pastikan juga ujung kabel telah dipotong dengan rapi dan bersih.

4. Pastikan Keamanan
   Pastikan area kerja bebas dari bahaya dan aman untuk bekerja. Gunakan perlengkapan keselamatan seperti sarung tangan dan kacamata pelindung untuk mencegah cedera dalam pemasangan crimp ferrle dan kabel.

5. Persiapkan Area Kerja
   Siapkan area kerja yang bersih dan terang agar memudahkan proses pemasangan crimp ferrule pada kabel. Pastikan juga area kerja cukup luas untuk memudahkan pergerakan dan manipulasi kabel.

Dengan melakukan persiapan yang tepat sebelum menggunakan crimp ferrule pada kabel, diharapkan dapat memastikan koneksi yang aman dan stabil. Langkah-langkah persiapan ini membantu mengurangi risiko kesalahan dan memastikan hasil akhir yang memuaskan.

Alat dan Bahan yang Diperlukan dalam Penggunaan Crimp Ferrule pada Kabel

Sebelum memulai proses penggunaan crimp ferrule pada kabel, pastikan kita memiliki semua alat dan bahan yang diperlukan untuk melakukan tugas dengan baik. Berikut ini adalah daftar alat dan bahan yang umumnya digunakan dalam proses tersebut:

1. Crimp Ferrule
   Tentunya sebagai komponen utama dalam mengamankan ujung kabel dan membuat koneksi yang stabil. Sebagaimana diketahui crimp ferrule tersedia dalam berbagai ukuran dan jenis sesuai dengan kebutuhan kabel yang akan dihubungkan.

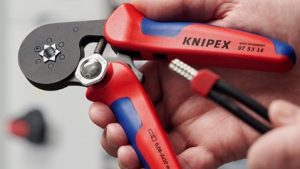

2. Tang Crimping
   Alat khusus yang digunakan untuk memasang crimp ferrule pada ujung kabel. Tang crimping memiliki rongga dan pahat yang sesuai dengan ukuran dari crimp ferrule yang dimaksud untuk memberikan tekanan yang tepat saat proses pengencangan.

3. Stripper Kabel
   Alat untuk mengupas lapisan isolasi pada ujung kabel, sehingga bagian dalam kabel dapat diakses dengan mudah. Stripper kabel biasanya memiliki pisau tajam yang dapat disesuaikan dengan ukuran kabel yang akan diupas. Alat ini akan dibutuhkan sebagai rangkaian proses pemasangan crimp ferrule.

4. Kabel yang Akan Dihubungkan
   Kabel yang akan dihubungkan menggunakan crimp ferrule. Pastikan kabel tersebut dalam kondisi baik dan sesuai dengan spesifikasi yang dibutuhkan.

5. Marker atau Penanda
   Memberikan marker atau penanda adalah opsional, namun demikian sangat bermanfaat untuk menandai ujung kabel atau crimp ferrule agar mudah diidentifikasi.

6. Perlengkapan Keselamatan
   Sarung tangan dan kacamata pelindung untuk melindungi tangan dan mata dari bahaya potensial saat bekerja dengan kabel dan alat, pada saat pemasangan crimp ferrule pada kabel.

Poin-poin diatas perlu kita perhatikan untuk memiliki semua alat dan bahan yang diperlukan sebelum memulai proses penggunaan crimp ferrule pada kabel. Persiapan yang baik akan membantu memastikan kelancaran proses dan hasil akhir yang memuaskan.

Pemeriksaan Kelayakan Kabel Sebelum Pemasangan Crimp Ferrule

Sebelum menggunakan crimp ferrule pada kabel, penting untuk melakukan pemeriksaan keamanan dan kelayakan kabel untuk memastikan koneksi yang aman dan berkualitas. Berikut adalah langkah-langkah detail untuk melakukan pemeriksaan tersebut:

1. Pemeriksaan Visual
   Sebelum pemasangan crimp ferrule pada kabel, periksa kabel secara visual untuk melihat adanya kerusakan fisik seperti sobekan, goresan, atau koyakan pada lapisan isolasi. Jika ada kerusakan, kabel harus diganti untuk mencegah terjadinya kegagalan koneksi atau bahaya listrik.

2. Pemeriksaan Ujung Kabel
   Periksa ujung kabel yang akan dihubungkan untuk memastikan tidak ada konduktor yang terkelupas atau terputus. Konduktor yang rusak dapat menyebabkan koneksi yang tidak stabil atau bahkan kebakaran pada saat pemasangan crimp ferrule.

3. Pemeriksaan Berkelanjutan (Continuity)
   Sebelum pemasangan crimp ferrule, gunakan multimeter atau alat pengujian continuity untuk memeriksa kelangsungan arus listrik dari satu ujung kabel ke ujung lainnya. Pastikan tidak ada putusnya kontinuitas atau gangguan dalam aliran listrik.

4. Pemeriksaan Tegangan
   Jika kabel akan digunakan untuk mengalirkan tegangan listrik tertentu, periksa apakah kabel tersebut mampu menangani tegangan yang dimaksud. Saat pemasangan crimp ferrule pastikan kabel memiliki rating tegangan yang sesuai dengan kebutuhan aplikasi.

5. Pemeriksaan Kelembaban dan Kekotoran
   Periksa apakah kabel terpapar kelembaban atau kekotoran yang dapat menyebabkan korosi atau gangguan dalam aliran listrik. Pastikan kabel dalam kondisi kering dan bersih sebelum dipasang crimp ferrule.

6. Pemeriksaan Panjang Kabel
   Periksa panjang kabel untuk memastikan mencukupi kebutuhan instalasi tanpa terjadi kelebihan atau kekurangan panjang. Sebelum dipasang crimp ferrule perlu untuk memastikan kabel telah dipotong dengan rapi sesuai dengan panjang yang dibutuhkan.

7. Pemeriksaan Kompatibilitas
   Pastikan kabel yang akan digunakan kompatibel dengan peralatan atau konektor yang akan dihubungkan. Periksa spesifikasi teknis kabel dan pastikan sesuai dengan kebutuhan aplikasi sebelum crimp ferrule dipasang.

Dengan melakukan pemeriksaan keamanan dan kelayakan kabel secara teliti, tentunya diharapkan dapat memastikan koneksi yang aman, stabil, dan berkualitas baik saat menggunakan crimp ferrule. Pemeriksaan ini merupakan langkah penting untuk mencegah terjadinya kerusakan atau bahaya pada instalasi listrik.

Langkah-langkah Penggunaan Crimp Ferrule

1. Pemotongan Kabel dengan Benar

• Tentukan panjang kabel yang dibutuhkan sesuai dengan kebutuhan instalasi.
• Gunakan alat pemotong kabel yang tepat dan pastikan melakukan pemotongan dengan rapi dan lurus.
• Sebelum pemasangan crimp ferrule pastikan tidak ada konduktor yang terkelupas atau terputus akibat pemotongan.

2. Menyiapkan Ujung Kabel

• Gunakan stripper kabel untuk mengupas lapisan isolasi pada ujung kabel dengan hati-hati.
• Pastikan panjang isolasi yang diupas sesuai dengan ukuran crimp ferrule yang akan digunakan.
• Periksa ujung kabel untuk memastikan tidak ada konduktor yang terkelupas atau terputus.

3. Memasukkan Kabel ke dalam Crimp Ferrule

• Pilih crimp ferrule yang sesuai dengan ukuran dan jenis kabel yang akan dihubungkan.
• Masukkan ujung kabel yang telah disiapkan ke dalam crimp ferrule dengan hati-hati.
• Pastikan konduktor kabel tertanam dengan baik di dalam crimp ferrule dan tidak ada yang terjepit atau terlipat.

4. Proses Crimping

• Gunakan tang crimping yang sesuai dengan ukuran crimp ferrule yang digunakan.
• Tempatkan crimp ferrule yang berisi ujung kabel ke dalam rongga tang crimping.
• Pastikan crimp ferrule berada di posisi yang tepat dan rata di dalam rongga tang crimping.
• Tekan tang crimping dengan kuat untuk memadatkan crimp ferrule dan mengencangkan kabel secara merata.
• Periksa kembali hasil crimping untuk memastikan koneksi yang kuat dan stabil.

Dengan mengikuti langkah-langkah tersebut dengan teliti dan hati-hati, kita dapat menggunakan crimp ferrule dengan efektif untuk mengamankan koneksi kabel dengan baik. Pastikan untuk selalu memilih crimp ferrule yang sesuai dengan spesifikasi kabel dan mengikuti petunjuk penggunaan alat dengan benar untuk hasil yang optimal.

Dalam mengeksplorasi penggunaan crimp ferrule pada kabel, kita telah melihat betapa pentingnya peran mereka dalam menjaga keandalan dan keamanan sambungan kabel. Dengan memahami teknik yang tepat dalam penggunaannya, kita dapat memastikan koneksi yang kokoh dan terjamin, sehingga mengurangi risiko gangguan atau kegagalan pada sistem.

Dengan demikian, penggunaan crimp ferrule bukan hanya sekadar langkah teknis, tetapi juga merupakan investasi dalam kehandalan dan kinerja keseluruhan sistem. Dengan terus memperdalam pemahaman dan keterampilan praktis dalam penerapannya, kita dapat memaksimalkan efisiensi dan keandalan sistem kabel yang kita tangani.
