Penggunaan Snatch Block dalam Konteks Industri

Dalam konteks dunia industri, konstruksi, maupun kegiatan outdoor, pengangkatan beban sering kali merupakan pekerjaan yang kompleks dan memerlukan penggunaan peralatan yang tepat. Salah satu peralatan yang memainkan peran vital dalam mempermudah dan meningkatkan efisiensi pengangkatan beban adalah Snatch Block, atau yang juga dikenal sebagai Pulley Block.

Snatch Block merupakan sebuah alat sederhana namun penting yang digunakan untuk mengubah arah dan meningkatkan daya angkat dari sistem pengangkatan. Dengan menggunakan prinsip sederhana mekanika dan penerapan pulley (katrol), alat ini memungkinkan pengguna untuk mengangkat beban yang lebih berat dengan menggunakan daya angkat yang lebih rendah.

Penting untuk memahami peran dan fungsi Snatch Block serta cara penggunaannya dengan benar demi keamanan dan efisiensi dalam setiap operasi angkat. Dalam tulisan ini, kita akan coba membahas secara mendalam tentang penggunaannya, mulai dari definisi dasar hingga memahami bagian-bagian alat dan penerapannya di berbagai sektor industri. Dengan memahami dengan baik tentang peralatan ini, diharapkan pembaca dapat meningkatkan kinerja dan keselamatan dalam setiap kegiatan pengangkatan beban.

Pemahaman Dasar Tentang Snatch Block

Snatch Block merupakan salah satu alat bantu angkat jenis katrol yang memiliki roda yang biasa disebut sheave, yang akan berputar terhadap sumbunya. Alat ini memiliki pengait atau hook dan diletakkan pada alat angkat atau lifting equipment utamanya.

Snatch Block atau Pulley Block ini akan sangat membantu pekerja untuk mengangkut atau mengangkat material atau benda yang berat dan berukuran besar. Apalagi jika frekuensi memindahkan barang sangat tinggi. Maka peran alat ini akan sangat penting, karena selain memudahkan juga bisa mempercepat pekerjaan sehingga cukup efisien.

Definisi, Fungsi, Cara Kerja Snatch Block

Snatch Block adalah sebuah alat berbentuk pulley atau katrol yang terdiri dari sebuah roda berputar di dalam sebuah casing atau rumah. Alat ini biasanya terbuat dari logam atau bahan sintetis yang kuat dan tahan terhadap tekanan.

Fungsi utama dari Snatch Block adalah untuk mengubah arah atau gaya, serta meningkatkan daya angkat dari sistem pengangkatan itu sendiri.

Secara spesifik, fungsi Snatch Block adalah sebagai berikut:

1. Mengubah Arah Angkatan
   Alat bantu angkat yang satu ini memungkinkan pengguna untuk mengubah arah angkatan beban dengan mudah. Dengan memasang Snatch Block di suatu titik tertentu dalam sistem pengangkatan, pengguna dapat mengarahkan kabel atau tali angkat ke arah yang diinginkan, bahkan jika arah angkatan aslinya tidak sesuai.

2. Meningkatkan Daya Angkat
   Snatch Block juga berfungsi sebagai pengganda daya angkat. Dengan menggunakan prinsip dasar mekanika, ia memungkinkan pengguna untuk mengangkat beban yang lebih berat dengan menggunakan daya angkat yang lebih rendah. Ini sangat berguna dalam situasi di mana daya angkat yang tersedia terbatas, tetapi beban yang perlu diangkat sangat berat.

3. Mengurangi Gesekan
   Penggunaan Snatch Block juga dapat membantu mengurangi gesekan antara kabel atau tali angkat dengan permukaan yang diangkat. Hal ini dapat meningkatkan efisiensi pengangkatan dan mengurangi kemungkinan kerusakan pada peralatan pengangkat.

Sebagaimana telah disebutkan diatas, fungsi Snatch Block ini sendiri adalah alat untuk merubah dan mengurangi gaya atau arah dari alat angkat utama, saat melakukan proses mengangkat beban yang berat. Dengan menggunakan katrol ini, arah angkatan dan juga tarikan pada tali kawat, atau tali tambang, bisa diubah sesuai kebutuhan dan keinginan.

Snatch Block atau Pulley Block ini biasanya tersedia atau terpasang di kendaraan berat. Alat ini juga kerap dibutuhkan oleh perusahaan-perusahaan, yang bergerak di sektor apapun, dimana tentunya mereka memerlukan untuk pengangkutan produk atau barang mereka.

Sebagai informasi tambahan, jika membutuhkan katrol untuk yang beban ringan kita dapat menggunakan Pulley Block mini. Snatch Block atau Pulley Block mini ini memiliki kunci tali yang berfungsi untuk pengaman beban yang akan diangkat serta untuk memudahkan proses mengangkat beban tersebut. Alat ini dapat membantu pengguna untuk menaikkan atau menurunkan beban yang relatif ringan dari ketinggian tertentu.

Cara kerja Snatch Block atau Pulley Block seperti halnya penjelasan fungsi katrol dalam mengurangi gaya yang dibutuhkan manusia dalam melakukan pekerjaan atau aktivitas mengangkat atau menarik benda. Jika pembaca pernah melihat towing pasti pernah melihat bagaimana Pulley Block ini bekerja. Atau kita juga dapat melihatnya di sebuah industri ketika ada aktifitas memindahkan barang.

Bagian – bagian atau Komponen dari Snatch Block

Bagian-bagian utama atau spare part dari Snatch Block meliputi beberapa bagian yaitu :

1. Upper body atau bagian yang terletak pada area paling atas dari alat ini yaitu bagian pengaitnya.
   Pengait yang biasa digunakan di Snatch Block ada tiga jenis yaitu,

• Hook (Kait)
  Hook adalah kait atau kait yang digunakan untuk mengaitkan Snatch Block ke tali angkat atau struktur lainnya. Biasanya memiliki bentuk kait yang melengkung untuk memudahkan pengaitan dan pelepasan. Sering kali terhubung langsung ke casing dari Pulley Block atau menggunakan pin untuk mengamankannya.

• Eye (Mata)
  Eye adalah lubang berbentuk lingkaran atau mata yang terpasang di ujung Snatch Block. Digunakan untuk mengaitkan alat ini ke tali angkat atau peralatan angkat lainnya dengan menggunakan kait atau shackle. Biasanya lebih fleksibel dalam penggunaannya karena memungkinkan penggunaan berbagai jenis kait atau shackle.

• Shackle (Baut Pengait)
  Shackle adalah perangkat pengait yang digunakan untuk mengaitkan Snatch Block ke tali angkat atau peralatan angkat lainnya. Terdiri dari dua bagian yang terhubung oleh sebuah baut atau pin. Salah satu bagian dari shackle memiliki mata atau loop yang digunakan untuk mengaitkan Snatch Block, sementara bagian lainnya memiliki pin yang digunakan untuk mengamankannya. Dapat memiliki berbagai ukuran dan jenis, termasuk “Bow Shackle” dan “D Shackle”, sesuai dengan kebutuhan penggunaan dan beban yang diangkat.

2. Swivel (Pemutar)
   Swivel yaitu bagian atau alat yang berperan sebagai penghubung bagian penarik atau pengangkat. Dengan adanya komponen ini beban yang diangkat dapat berputar bebas saat pengangkatan sehingga lebih aman.

3. Locking Device atau Bagian Pengunci
   Bagian lower body dari Snatch Block adalah bagian bawah casing yang menyediakan tempat untuk meletakkan pin atau sumbu pengunci.
   Bagian ini penting untuk menjaga stabilitas dan keamanan Snatch Block selama penggunaan dengan mengunci casing dan mencegah roda dan tali angkat keluar dari alat.
   Pin atau Sumbu Pengunci adalah merupakan komponen yang digunakan untuk mengunci casing dan mencegah roda dan tali angkat keluar dari Snatch Block tersebut.

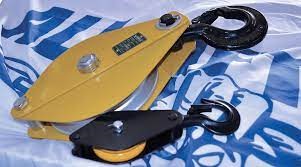

4. Shell atau Casing, Cangkang dari Snatch Block
   Merupakan bagian luar yang melindungi roda dan tali angkat di dalamnya. Shell atau casing sering kali terbuat dari logam atau bahan sintetis yang kuat. Bisa disebut sebagian bagian tengah atau center pin.

5. Sheave atau Roda.
   Roda atau tali berputar di bagian utama dari Snatch Block yang memungkinkan pergerakan bebas tali angkat di sekitar porosnya.

Seperti yang dijelaskan diatas ada 3(tiga) jenis sheave pada sebuah Snatch Block yaitu :

• Single
  Snatch Block Single adalah jenis katrol  dengan hanya mempunyai satu roda saja dan memiliki fungsi utama dapat mengatrol, menarik atau mengangkat beban sehingga lebih terasa ringan, khususnya di area yang menantang seperti area yang menyudut.Karena hanya memiliki satu roda, tentu saja alat ini hanya digunakan untuk pengangkatan beban yang lebih rendah kapasitasnya dibandingkan Pulley Block Double. Selain itu, sudah pasti harganya pun lebih terjangkau dibanding jenis yang block double.

• Double
  Snatch Block Double, yaitu katrol yang mempunyai komposisi terdiri dari 2 (dua) pulley (katrol) atau sheave (roda). Jenis katrol Snatch Block Double menawarkan fungsi berlebih apabila dibandingkan dengan Single Sheave Block.Selain itu, dua pulley pada alat ini menghadirkan hingga tiga kali kapasitas untuk pengangkatan. Melalui kemampuannya inilah, wajar jika harga Pulley Block double lebih mahal dibandingkan yang single.Lebih mahalnya harga Snatch Block Double ini dikarenakan memang memiliki working load limit lebih tinggi. Selain itu, ukuran dan kapasitasnya pun sudah pasti lebih tinggi, jadi fungsinya juga lebih banyak dan lebih fleksibel.

  Keunggulan Snatch Block Double juga dapat mengangkat beban yang lebih tinggi sebab telah dilengkapi oleh dua pulley. Dimana dua pulley yang diaplikasikan bekerja dengan baik untuk membagi beban, jadi proses pemindahan atau pengangkatan menjadi lebih mudah dan ringan.

• Triple
  Triple sheave Snatch Block adalah jenis Snatch Block yang memiliki tiga roda atau sheave di dalam casing-nya. Setiap roda atau sheave tersebut memungkinkan pengguna untuk menggunakan tiga kali lipat tali angkat, sehingga memberikan penggandaan daya angkat yang signifikan.Keunggulan utama dari Triple Sheave Snatch Block adalah kemampuannya untuk mengangkat beban yang sangat berat dengan menggunakan daya angkat yang relatif rendah. Dengan menggunakan prinsip dasar mekanika, tiga roda atau sheave bekerja bersama-sama untuk membagi beban yang diangkat secara merata di antara tiga tali angkat, sehingga mengurangi tekanan pada setiap tali individu dan meningkatkan keselamatan pengangkatan.Triple Sheave Snatch Block sering digunakan dalam situasi di mana daya angkat yang tersedia terbatas, tetapi beban yang perlu diangkat sangat berat, seperti dalam operasi derek besar, proyek konstruksi skala besar, atau operasi penyelamatan yang melibatkan evakuasi beban besar dari lokasi sulit.

  Meskipun memiliki kemampuan yang kuat, penggunaan Triple Sheave Snatch Block memerlukan perhatian khusus terhadap perawatan dan inspeksi reguler untuk memastikan kinerjanya tetap optimal dan keselamatan operasi terjamin.

6. Tali Pengangkat
   Tali atau kabel yang digunakan untuk mengangkat beban. Tali ini biasanya terbuat dari bahan yang tahan terhadap tekanan dan gesekan. Umumny menggunakan Wire Rope atau Chain.

7. Bushing atau Bundle
   Bagian yang membantu mengurangi gesekan antara roda dan casing, sehingga memungkinkan pergerakan yang lebih lancar.

Memahami fungsi dan pentingnya setiap bagian Snatch Block membantu pengguna untuk melakukan perawatan dan perbaikan dengan tepat, serta memastikan kinerja optimal selama operasi pengangkatan beban.

Peran Snatch Block dalam Konteks Industri Lifting

Snatch Block biasa digunakan sebagai alat bantu angkat dalam berbagai jenis lifting equipment atau  peralatan angkat dalam berbagai sektor industri. Alat angkat tersebut termasuk diantaranya adalah :

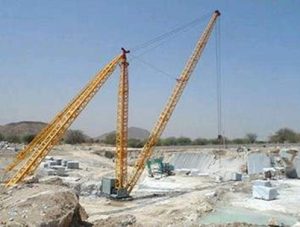

1. Derrick Crane
   Derek adalah jenis crane yang digunakan untuk mengangkat dan memindahkan beban berat dalam proyek konstruksi, dan sering kali menggunakan Snatch Block untuk meningkatkan daya angkat dan mengubah arah angkatan.

2. Wire Rope Hoist (Kerekan Tali Kawat)
   Hoist yang menggunakan tali kawat sering kali dilengkapi dengan Snatch Block untuk meningkatkan daya angkat dan memberikan fleksibilitas dalam mengangkat beban.

3. Tirfor
   Tirfor adalah alat bantu angkat yang sering digunakan dalam industri konstruksi, pertambangan, dan penyelamatan. Snatch Block digunakan dalam tirfor untuk mengubah arah angkatan dan meningkatkan daya angkat.

5. Winch
   Winch adalah perangkat angkat yang digunakan untuk menarik atau mengangkat beban berat. Snatch Block sering digunakan dengan winch untuk meningkatkan daya angkat dan memberikan fleksibilitas dalam mengatur arah angkatan.
6. Manual Chain Hoist (Kerekan Rantai)
   Hoist rantai manual sering kali dilengkapi dengan Snatch Block untuk membantu mengubah arah angkatan dan meningkatkan daya angkat dalam pengangkatan beban.

Dengan berbagai aplikasi ini, Snatch Block menjadi alat yang serbaguna dan penting dalam industri konstruksi, pertambangan, penyelamatan, dan berbagai industri lainnya yang memerlukan pengangkatan beban. Dan dengan demikian, penggunaannya dalam industri telah memberikan kemampuan untuk meningkatkan efisiensi dan keamanan dalam proses pengangkutan dan pemindahan beban, menjadi solusi yang tak tergantikan dalam menangani tugas-tugas berat di berbagai sektor industri.
