Peran Wire Rope Clamp dalam Konstruksi Jembatan

Dalam pembangunan jembatan, terutama jembatan gantung (suspension), jembatan kabel (cable-stayed), maupun pekerjaan pengangkatan (lifting & rigging) di lokasi, keandalan sambungan kabel baja (wire rope) adalah faktor penentu keselamatan. Di sinilah wire rope clamp (sering disebut juga clip) berperan sebagai perangkat pengunci/penyambung yang praktis, mudah dipasang di lapangan, dan memungkinkan penyesuaian panjang kabel secara cepat.

Berbeda dari metode permanen seperti socketing atau swaging (ferrule press), wire rope clamp menawarkan fleksibilitas tinggi untuk pekerjaan sementara (temporary works), misalnya saat menegakkan pylon, menarik kabel sementara (guy line), memasang catwalk pemasangan kabel utama, menahan launching nose/gelagar saat peluncuran, hingga merapikan handrail dan lifeline keselamatan pekerja.

Wire rope clamp umumnya terdiri dari U-bolt, saddle, dan nut. Prinsip dasarnya sederhana: ujung kabel (dead end) ditekuk membentuk eye/loop dan dijepit bersama bagian kabel yang menanggung beban (live end). Namun, di balik kesederhanaan itu, kualitas sambungan sangat dipengaruhi oleh pemilihan ukuran clamp yang tepat, jumlah clamp per sambungan, tata letak (spacing), orientasi “saddle vs U-bolt”, serta torsi pengencangan. Kesalahan umum seperti jumlah wire rope clamp kurang, jarak tidak merata, torsi tidak sesuai, hingga orientasi terbalik dapat menurunkan kapasitas sambungan secara signifikan dan memicu slip.

Dalam konteks jembatan, konsekuensi kesalahan pemasangan tidak hanya berdampak pada keterlambatan pekerjaan, tetapi juga risiko keselamatan pada personel dan struktur. Karena itu, pemasangan wire rope clamp harus diperlakukan sebagai pekerjaan kritis dengan rencana kerja yang terdokumentasi, inspeksi berjenjang (QC/QA), dan pencatatan torsi ulang (re-torque) setelah kabel mengalami beban awal atau siklus beban. Praktik yang umum direkomendasikan di lapangan antara lain: menandai posisi nut setelah torsi awal (torque marking) untuk memantau potensi kendor, menjaga kebersihan ulir dari korosi atau kotoran, serta memastikan kompatibilitas material (mis. clamp galvanis untuk kabel galvanis) agar korosi galvanik tidak mempercepat degradasi.

Perlu diingat pula bahwa efisiensi sambungan  clamp umumnya lebih rendah dibanding metode terminal permanen. Karena itu, insinyur lapangan perlu memahami batasan penggunaan: wire rope clamp sangat ideal untuk penjepitan sementara, penyesuaian, dan rigging, sedangkan untuk sambungan permanen berkapasitas tinggi, terutama pada elemen utama pembawa beban jangka panjang, solusi seperti socket zinc/resin atau ferrule swaged fitting sering kali lebih tepat. Keputusan akhir harus mempertimbangkan faktor keselamatan (safety factor) desain, lingkungan (mis. tepi laut yang korosif), ketersediaan peralatan, kemudahan inspeksi, serta rencana pemeliharaan.

Apa itu Wire Rope Clamp?

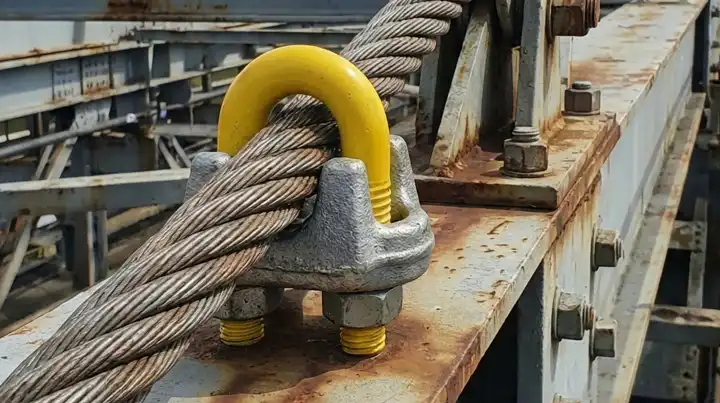

Wire rope clamp adalah perangkat mekanis berbentuk klem yang digunakan untuk menjepit dua bagian kabel baja (wire rope) sehingga terbentuk sambungan yang kuat dan tidak mudah lepas. Pada dasarnya, clamp memungkinkan ujung kabel ditekuk membentuk sebuah loop (mata/eye) dan dijepit dengan bagian kabel yang aktif (live end). Sambungan ini kemudian bisa digunakan untuk mengikat kabel pada shackle, hook, thimble, atau titik jangkar (anchor point) dalam berbagai aplikasi konstruksi, termasuk pembangunan jembatan.

Komponen Wire Rope Clamp

Sebuah clamp umumnya terdiri dari tiga bagian utama:

1. U-Bolt

• Berbentuk huruf “U” dengan dua ulir di ujungnya.
• Digunakan untuk menekan dan mengunci kabel pada saddle.

2. Saddle (alas)

• Bagian berbentuk pelat dengan alur melengkung sesuai diameter kabel.
• Berfungsi sebagai permukaan utama yang menekan sisi kabel yang menanggung beban (live end).

3. Nut (mur)

• Dipasang pada ulir U-bolt.
• Mengencangkan penjepitan antara U-bolt, saddle, dan kabel.

Ketiga komponen ini terlihat sederhana, tetapi kombinasi fungsinya menentukan kekuatan sambungan. Wire rope clamp yang diproduksi sesuai standar umumnya dibuat dari baja karbon berkekuatan tinggi atau baja paduan dengan lapisan galvanis agar tahan korosi.

Prinsip Kerja Wire Rope Clamp

Prinsip kerja wire rope clamp adalah menciptakan gaya jepit (clamping force) yang cukup besar sehingga gesekan antara kabel dengan permukaan saddle dan U-bolt mampu menahan tarikan (tensile load) tanpa terjadi slip. Jumlah clamp yang dipasang lebih dari satu bertujuan untuk mendistribusikan gaya jepit secara merata, sehingga kekuatan sambungan mendekati kekuatan kabel asli.

Perbedaan dengan Metode Lain

Dalam dunia konstruksi jembatan, wire rope clamp sering dibandingkan dengan metode penyambungan lain, antara lain:

• Ferrule/Swaging: ujung kabel dimasukkan ke tabung aluminium atau baja lalu ditekan (press) dengan mesin hidrolik sehingga permanen.
• Socketing: ujung kabel dimasukkan ke dalam corong (socket) lalu diisi resin atau zinc cair untuk membentuk ikatan permanen.
• Splicing (anyaman manual): ujung kabel dianyam kembali ke dalam helai kabel utama, biasanya membutuhkan keahlian khusus.

Perbedaan paling penting adalah sifat permanen vs sementara. Wire rope clamp relatif mudah dipasang, dilepas, dan disesuaikan, sehingga banyak dipakai di lapangan untuk pekerjaan sementara. Namun, efisiensinya biasanya lebih rendah dibanding sambungan permanen.

Peran Teknis Wire Rope Clamp dalam Konstruksi Jembatan

1. Kapan dan di Bagian Mana Clamp Dipakai

Dalam proyek jembatan, wire rope clamp paling bernilai pada pekerjaan sementara (temporary works) yang menuntut fleksibilitas, kemudahan penyetelan, dan kemudahan bongkar pasang:

• Penegakan pylon & perancah: guy line sementara untuk menstabilkan pylon, tower crane kecil/derrick, atau bentang perancah.
• Catwalk & messenger line: saat membuat jalur kerja di atas sungai/lembah untuk penarikan kabel utama, wire rope clamp dipakai pada loop thimble di ujung sling, hanger sementara, atau anchor bantu.
• Peluncuran gelagar (launching): sebagai bagian dari sistem penahan/penuntun (hold-back stay, temporary bracing) dan penyeimbang launching nose.
• Rigging ereksi segmen: mengikat sling ke padeye/angkat, menyetel panjang sling lewat kombinasi turnbuckle, wire rope clamp.
• Akses & keselamatan: handrail sementara, lifeline, net pengaman, mudah dipasang dan dilepas mengikuti kemajuan pekerjaan.
• Penataan utilitas sementara: menambatkan kabel pengaman untuk pipa/utilitas sementara di dek.

Untuk elemen permanen pembawa beban jangka panjang, wire rope clamp umumnya tidak direkomendasikan karena efisiensi sambungan yang lebih rendah dan sensitivitas terhadap pemasangan. Solusi permanen yang lazim: socketing (zinc/resin) atau ferrule/swaged fitting.

2. Bagaimana Clamp Berinteraksi dengan Sistem Lain

Wire rope clamp jarang berdiri sendiri; ia bekerja sebagai satu rangkaian dengan:

• Thimble: menjaga radius lengkung (D/d) agar serat kabel tidak “patah sudut” dan keausan berkurang.
• Shackle/hook/turnbuckle: penghubung dan alat penyetelan tegangan/panjang.
• Padeye/anchor block: titik tumpu pada struktur; kualitas las/beton dan orientasi beban harus sesuai.
• Sling tambahan/redirect sheave: mengubah arah gaya saat penarikan atau pengangkatan.

Integrasi yang benar memastikan arah gaya sejalan dengan sumbu kabel, mengurangi slip, torsion, dan keausan lokal.

3. Kinerja Mekanis dan Batasan Wire Rope Clamp

• Prinsip daya jepit (clamping force): Kekuatan sambungan berasal dari gesekan akibat gaya jepit U-bolt–saddle.
• Efisiensi sambungan: Umumnya lebih rendah dari terminal permanen. Salah orientasi, jumlah clamp kurang, atau torsi tidak tercapai akan menurunkan kapasitas dan memicu slip.
• Perilaku di beban siklik/dinamis: Vibrasi, hentakan (shock), dan creep pada kawat dapat membuat nut longgar, re-torque setelah pre-load dan setelah beberapa siklus beban sangat krusial.
• Lingkungan: Area laut/industri mempercepat korosi; pilih material & lapisan yang cocok (galvanis/stainless), lindungi ulir (anti-seize), dan rencanakan inspeksi lebih sering.

4. Konfigurasi Praktis yang Umum

Catatan: angka rinci selalu mengacu ke tabel pabrikan/standar. Di lapangan, rigger memakai “rule of thumb” berikut sebagai awal, lalu divalidasi oleh tabel resmi.

1. Loop dengan thimble

• Gunakan thimble untuk menjaga radius tikungan; tanpa thimble, serat luar kabel cepat rusak.

2. Orientasi

• Saddle di sisi live end, U-bolt di dead end

3. Jumlah wire rope clamp

• Umumnya lebih dari satu (mialnya. 3-7 unit tergantung kabel).
• Elemen yang dinamis/krusial cenderung membutuhkan jumlah lebih banyak (redundansi).

4. Jarak antar clamp (spacing)

• Lazimnya di kisaran 6-7 × diameter kabel (6-7×D) agar tekanan jepit merata.

5. Panjang ekor (dead end tail)

• Sisakan ekor memadai setelah clamp terakhir untuk monitoring slip; pasang wire rope grip/tie di ujung ekor bila perlu.

6. Torsi pengencangan

• Capai torsi sesuai tabel pabrikan; gunakan kunci torsi, lakukan torque-marking pada nut & U-bolt.
• Re-torque setelah pre-load/penarikan awal dan setelah 24 jam/1 siklus kerja penuh.

7. Pemerataan tekanan

• Pastikan kabel tidak gepeng/flatten berlebih, tidak ada kawat mencuat (broken wires), dan alur saddle bersih dari kotoran/korosi.

5. Contoh Aplikasi Lapangan (Alur Kerja Ringkas)

Skenario: Penegakan catwalk untuk pekerjaan kabel utama.

1. Pra-rencana: verifikasi beban, faktor keselamatan, pemilihan kabel, jenis clamp, thimble, dan shackle; siapkan tabel torsi & jumlah clamp.
2. Perakitan loop: pasang thimble pada ujung sling; susun clamp pertama dekat thimble (tetapi tidak menekan thimble), orientasi benar (saddle–live, U-bolt–dead).
3. Penambahan clamp: pasang sisa wire rope clamp dengan spacing seragam, kencangkan bertahap berpola urutan silang (seperti mengencangkan baut roda) hingga torsi tercapai.
4. Pre-load & inspeksi: tarik beban awal (±70–80% beban kerja rencana), periksa slip, retighten ke torsi nominal, beri torque mark.
5. Penempatan akhir & pengamanan: rapikan ekor, pasang tie/whipping, pastikan tidak ada interferensi dengan elemen bergerak; pasang tag identifikasi (tanggal torsi, rigger, torsi target).
6. Monitoring: inspeksi harian visual (marka torsi, tanda slip di ekor), dan re-torque sesuai rencana inspeksi.

6. Risiko Umum & Mitigasi

• Slip akibat orientasi salah: pelatihan rigger, checklist “saddle-live”.
• Jumlah wire rope clamp kurang: selalu rujuk tabel pabrikan; tambah clamp untuk dinamis/kejutan.
• Torsi tidak tercapai/over-torque: gunakan kunci torsi terkalibrasi; hindari merusak serat kabel.
• Korosi & kontaminasi: gunakan clamp sesuai lingkungan (galvanis/stainless), rawat ulir, tutup pelindung bila perlu.
• Kegagalan lokal pada tikungan tajam: selalu gunakan thimble; jaga D/d ratio memadai.
• Human error: izin kerja (permit), toolbox talk, supervisi, dan peer check sebelum pre-load.
• Kurang dokumentasi: catat nomor batch, torsi, jumlah/spacing clamp, foto instalasi, jadwal re-torque.

7. Keputusan Pemilihan: Clamp vs Ferrule vs Socket

• Pilih wire rope clamp bila: sementara, perlu penyetelan panjang cepat, akses alat press/socket terbatas, atau butuh bongkar pasang.
• Pilih ferrule (swage) bila: butuh terminal ringkas, permanen, produksi berulang di workshop, beban statik relatif stabil.
• Pilih socket (zinc/resin) bila: kapasitas tinggi, permanen, inspeksi visual sambungan penting, dan lingkungan keras.

Wire rope clamp merupakan komponen vital dalam pekerjaan konstruksi jembatan, khususnya pada tahap perakitan dan pekerjaan sementara yang menuntut fleksibilitas tinggi. Mulai dari pemahaman definisi dan prinsip kerjanya, perannya dalam berbagai tahapan proyek.
